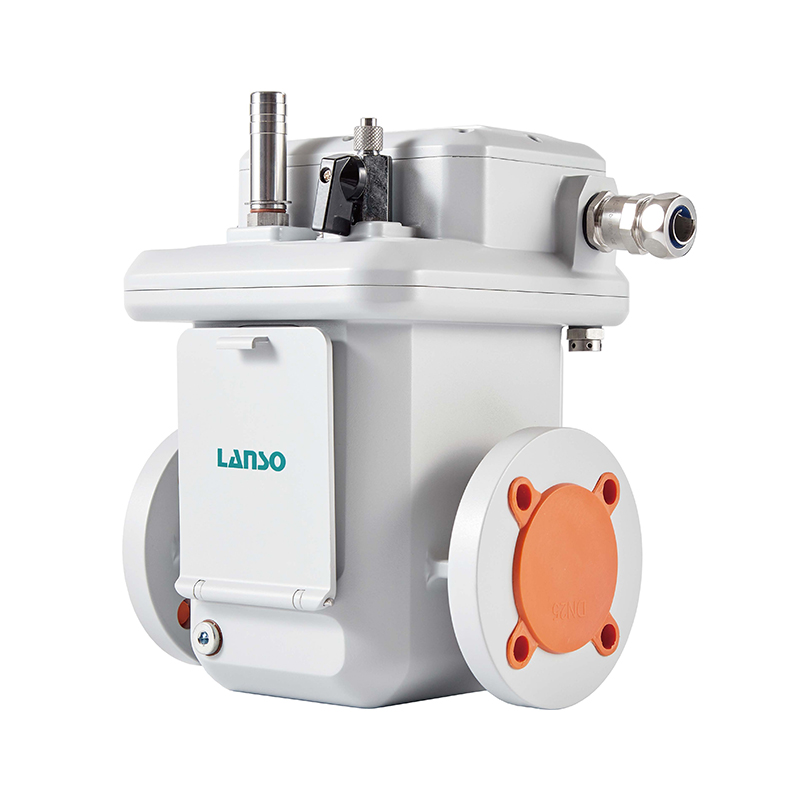

氣體繼電器是一種應用于油浸式變壓器的基本裝置。可以監測變壓器內部因泄漏電流、電弧、閃絡等故障而產生的氣體的積聚情況，當氣體達到一定量時發出報警信號；在變壓器發生嚴重內部故障（如匝間短路等）時，利用此時產生的油流涌動現象觸發接點接通，并迅速閉鎖變壓器主回路，起到保護變壓器的功能。

1、采用防紫外夾膠玻璃，其具備卓越的紫外線阻隔效果，高達99%以上。即便長期保持觀察窗蓋板打開，內部變壓器油的性能亦不受影響。同時，該玻璃能夠確保即使在碎裂的情況下，其碎片也不會崩散，從而極大地提升了使用的安全性和可靠性。

2、探針系統配備了分段觸發功能，其中半程按下將觸發報警信號，而全程按下則會同時觸發報警和閉鎖信號，這一設計極大地方便了安裝與檢測工作。

3、采用全金屬高強度機芯構架，流速整定值高達3.8m/s也依然性能穩定。

4、浮子主轉軸配置進口精密軸承，增加軸承支撐，消除因浮子軸孔磨損隱患。

5、油流擋板采用重力自復位，消除了彈簧長期彈力變小難以復位的隱患。

6、防護等級達到IP67，內部無凝露。

7、高性能磁鐵，即使在200℃情況下也可以保持良好磁性。

主要零部件材質

外殼：鋁合金

觀察玻璃：抗UV防護玻璃

2、工作環境

油液溫度：-40℃～+100℃

環境溫度：-40℃～+70℃

3、動作點特性：

油速報警整定范圍：0.7~3.8m/s，精度±10%

輕、重瓦斯報警干簧接點各2對（二報警二閉鎖）

4、安裝環境：戶外使用需帶防護罩

                      適用于高海拔環境

5、電纜接頭：M20X1.5，位于接線盒兩側各一個；

6、電氣特性：

220V AC 3A 功率因數小于0.6

220V DC 3A 時間常數τ≤0.005s；

工頻耐壓：干簧管接點組與組之間、對地：2.5kV DC/AC 1min

干簧管接點常開：2.0kV DC/AC 1min

7、接點數量：至多4對

8、適用于高海拔環境

9、防護等級IP67；
