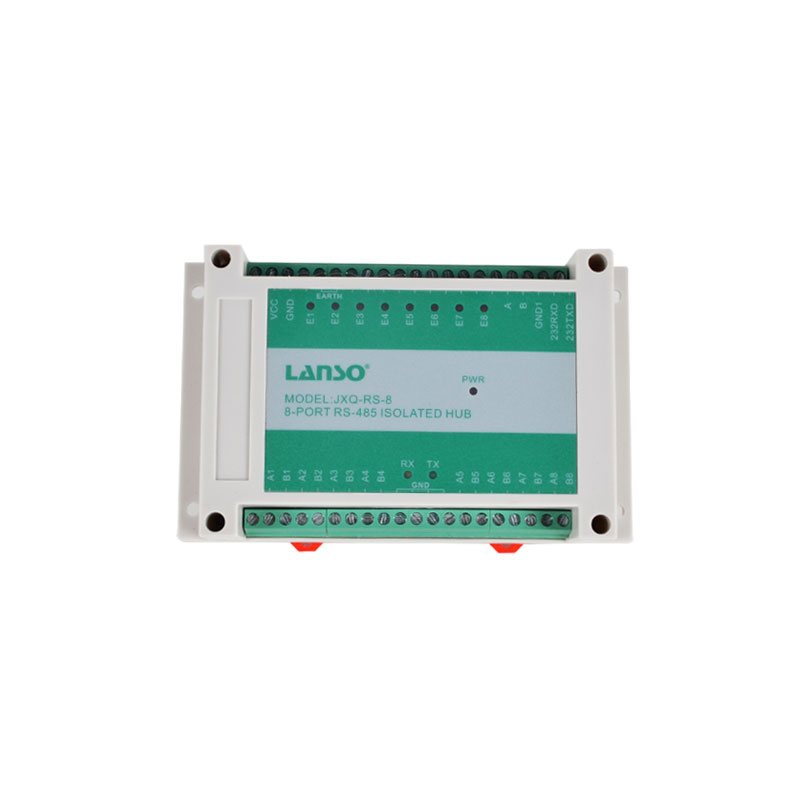

JXQ型RS485集線器是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器。該產品支持傳輸速率上限達115.2Kbps。為保證數據通訊的安全可靠，RS-485接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及1500W浪涌保護電路，能夠提供2500V的隔離電壓，可以有效的防止雷擊、ESD和共地干擾，供電采用外接開關電源供電，安全可靠。

在RS-485工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485 收發轉換時延問題。廣泛用于電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。

JXQ型 RS-485 HUB提供星型RS-485 總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善 RS-485總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS-485 網絡的可靠性，有效縮短了網絡的維護時間。

RS485總線連接

1.  接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備；

2.       自動檢測、控制RS485數據流，能根據發送的數據自動產生RS485收發切換使能信號；

3.       各端口都具有短路、開路保護，任一接口故障不影響其他接口正常工作；

4.       RS485接口數量4口/8口可選；

1.       接口特性:接口兼容 EIA/TIA 的RS-232C、RS-485 標準

2.       輸入電壓: DC12-48V 350mA

3.       傳輸介質:雙絞線或屏蔽線

4.       工作方式:異步半雙工

5.       信號顯示：十一個信號指示燈，含有電源( PWR )、發送(TX)、接收(RX)、故障(E1-E8 )指示

6.       接口防護：采用光電隔離

7.       傳輸速率:300bps-115.2kbps

8.       尺寸: 145mmx 90mm x 40mm

9.       使用環境: 溫度：-40℃~+85℃，相對濕度：5%~95%

10.   安裝方式：導軌安裝
